Основні принципи активних гармонічних фільтрів

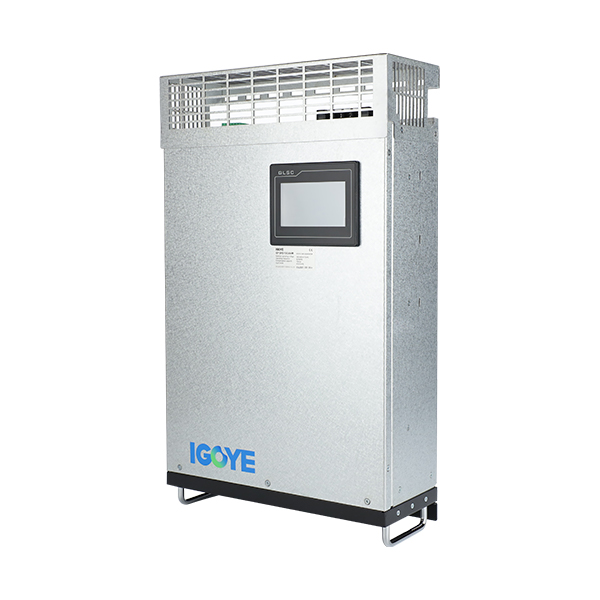

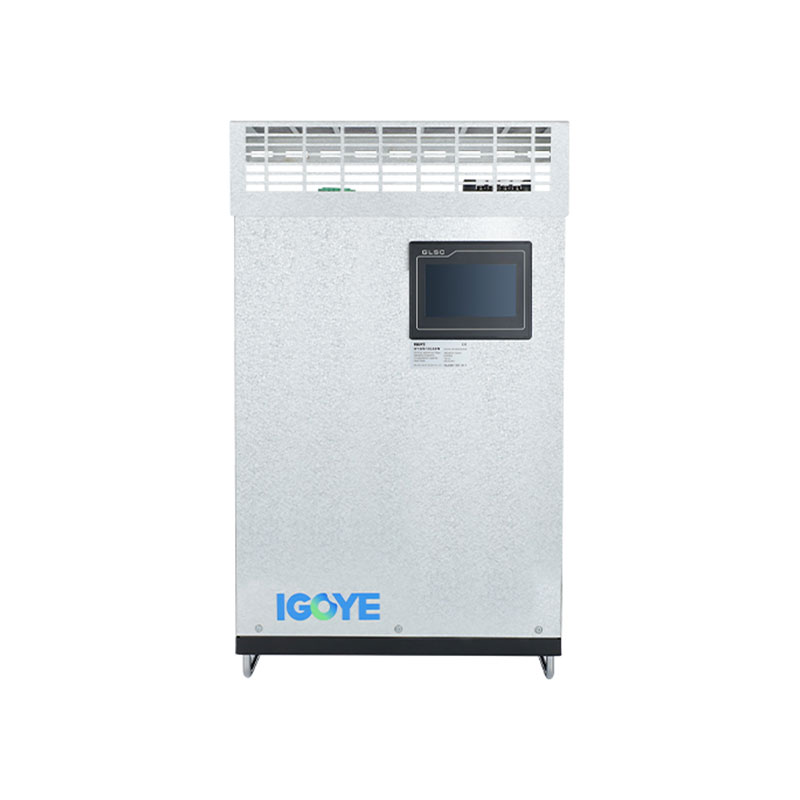

Активні гармонічні фільтриє новим спеціальним обладнанням для гармонійного управління потужністю, виготовленим із сучасної технології електроніки та технології цифрової обробки сигналів на основі високошвидкісних пристроїв DSP. Він складається з двох основних частин: схема роботи струму команд та схема генерації струму компенсації. The command current operation circuit monitors the current in the line in real time, converts the analog current signal into a digital signal, and sends it to the high-speed digital signal processor (DSP) for signal processing, separates the harmonics from the fundamental wave, and sends a drive pulse to the compensation current generation circuit in the form of a pulse width modulation (PWM) signal to drive the IGBT or IPM power module to generate a compensation current with the same Амплітуда та протилежна полярність як гармонічний струм сітки та вводять її в сітку, компенсуючи або компенсуючи гармонічний струм та активно усунувши гармоніки влади.

Технічні переваги: ​​Зелений

Ефективність досягає 97,2%, що економить близько 6500 кВт · год електроенергії на рік порівняно з активними фільтрами з ефективністю 95%

Топологія більш високої ефективності підвищена алгоритм контролю

Теплова конструкція та структурна оптимізація на основі точних моделей

Мініатюризація

Об'єм - лише 1/6 подібних мейнстрім, займає менше місця

Пристосовується до різних умов праці, інноваційних інновацій, встановлених у стінах або встановленим стійкам, використовуючи менше сировини та захищає навколишнє середовище

Розумний

Компенсація визначеної гармоніки, що регулюється індуктивним та ємнісним реактивним компенсацією компенсації потужності Система компенсації Небалансоване навантаження Автоматичне виявлення, придушення системи резонансу системного резонансу повнофункціонального моніторингу

Модуль

N+1 надмірність значно підвищує надійність системи. Виробнича лінія, краща забезпечення якості. Зменшити одиночні точки відмови в системі. Гнучке паралельне з'єднання для адаптації до різних умов праці.

Функціональні характеристики

Фільтруйте 2 ~ 50 -й гармоніки одночасно або виберіть будь -які гармоніки в межах 2 ~ 50 -го для компенсації. Час відповіді менше 300 мкс

Використовуйте 3DSP+CPLD Повний метод цифрового управління та всесвітньо відомий бренд високошвидкісного IGBT, контроль із закритою циклом, точна гармонічна фільтрація
