690 В -генератор кріплення стійки
Представлення статичного генератора VAR 690 В - ідеальне рішення для ефективного регулювання та регулювання напруги коефіцієнта потужності. Якщо ви шукаєте надійне та високоефективне обладнання, запитайте цитату сьогодні! Наш розширений генератор призначений для задоволення потреб вимогливих промислових середовищ, забезпечення стабільного розподілу електроенергії та підвищення енергоефективності.
Опис товару:
Статичний генератор VAR-генератора 690 В (SVG) пропонує динамічну компенсацію реактивної потужності для високої напруги, трифазних електричних систем 690 В. Він використовує вдосконалений цифровий контроль DSP+CPLD та трирівневу топологію для точної та чуйної компенсації, з повним часом відгуку до 10 мс. Розроблений для монтажу стійок, він забезпечує зручну установку та обслуговування в стандартних 19-дюймових стелажах. Цей SVG має номінальну потужність 120 квар, що підходить для промислових застосувань з високою потужністю.
Опис моделі:
| Gy | SVG | 0.69 | 50 к | / | 4L | R |
| Код підприємства | Статичний генератор VAR | Рівень напруги 0,69: 690 В ± 20% |
Оцінка ємності (KVAR) 100/120 квартал | 3L: Трифазний трипровідний 4L: Трифазний чотирипровідний |
R: кріплення стійки |
Особливості:
● Використовуйте DSP+CPLD ВСЕ ЦИГОРНЕ КОНТРОЛЬНЕ КОРОБКА, ТРИВЕНСЬКА ТОПОЛОГІЯ ТОПОЛОГІЇ, Алгоритм вдосконаленої реактивної потужності та Стратегія управління ШІМ для досягнення динамічної та точної компенсації реактивної потужності.
● Приймайте модульну конструкцію, яка полегшує паралельне з'єднання декількох модулів, займає невелике місце і його легко обслуговувати.
● Структурна конструкція незалежних повітряних проток та незалежних складів забезпечує стабільну роботу обладнання.
● Здійснюйте динамічну компенсацію повного діапазону за індуктивну реактивну потужність та ємнісну реактивну потужність і одночасно вирішуйте трифазну проблему неврівноваженню.
● Швидкість динамічної реакції до навантаження знаходиться на рівні мілісекунд, що може досягти динамічної та точної компенсації реактивної потужності навантажень удару.
Заявки:
Статичні генератори VAR 690В добре підходять для промислового середовища високої напруги, що потребують надійного контролю реактивної потужності:
● Корекція фактора потужності високої напруги:Виправлення коефіцієнта потужності в системах 690 В, зменшуючи витрати на електроенергію та максимізуючи використання існуючої електричної інфраструктури.
● Високостійка управління двигуном:Поліпшення ефективності та ефективності високо напругих двигунів у вимогливих промислових додатках.
● Важке промислове управління електроенергією (висока напруга):Стабілізуюча напруга та підвищення якості електроенергії у важких промислових процесах, що працюють на рівні 690 В.
● Застосування видобутку та нафти та газу:Забезпечення надійної компенсації реактивної електроенергії в суворих середовищах, часто пов'язаних з видобутками та нафтогазовими операціями.
Генератори Stack Mitt 690V стали забезпечують потужне та ефективне рішення для управління якістю електроенергії та оптимізації ефективності у високопостійних промислових системах.
Технічні параметри:
| 220 В серії | 380 В серії | 500 В серії | 690 В серії | |||
| Висота | <2000 м, вище 2000 м, DARE відповідно до GB/T3859.2 | |||||
| Температура навколишнього середовища | -20 ～+50 ℃ | |||||
| Відносна вологість | ≤90%, на поверхні немає конденсації, коли щомісячна мінімальна температура становить 25 ℃ | |||||
| Рівень забруднення | III рівень нижче | |||||
| Робоча напруга | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Робоча частота | 50 Гц ± 5% | |||||
| Оцінка компенсаційної потужності | 5квар | 15/35/50/75/100kvar | 90 квар | 120 квар | ||
| Структура сітки | Л/п | 3p3w/3p4w | ||||
| Кількість одиниць, підключених паралельно | Спотворений | |||||
| Загальна ефективність машини | ≥97% | |||||
| Частота відключення | 32 кГц | 16 кГц | 12,8 кГц | 12,8 кГц | ||
| Вибір функцій | Реактивна сила | Реактивна поля 、 Реактивна поля+дисбаланс | ||||
| Реактивна ставка компенсації потужності | ≥99% | > 95% | ||||
| Повний час відповіді | <10 мс | |||||
| Шум | ≤60 дб | ≤60 дб | ≤65 дб | ≤65 дб | ||
| Метод управління | Двосторонній інтерфейс RS485 (підтримує GPRS/WIFI) | |||||
| Захист | Перевантаження, переповнення програмного забезпечення/апаратного забезпечення, перенапруження сітки та недостатність, несправність потужності, перегрівання, захист від порушення частоти тощо. | Перевантаження, переповнення програмного забезпечення/апаратного забезпечення, перенапруження сітки та недостатність, дисбаланс напруги сітки, несправність потужності, перемикач, порушення частоти, захист від пострілів тощо. | ||||
| Метод встановлення | Стійка/стінна встановлена | Стовп | ||||
| Вхідна лінія | Назад вхід （тип стійки） 、 верхній вхід （настінний встановлений） | Назад вхідна лінія | ||||
| Рівень захисту | IP20 | |||||

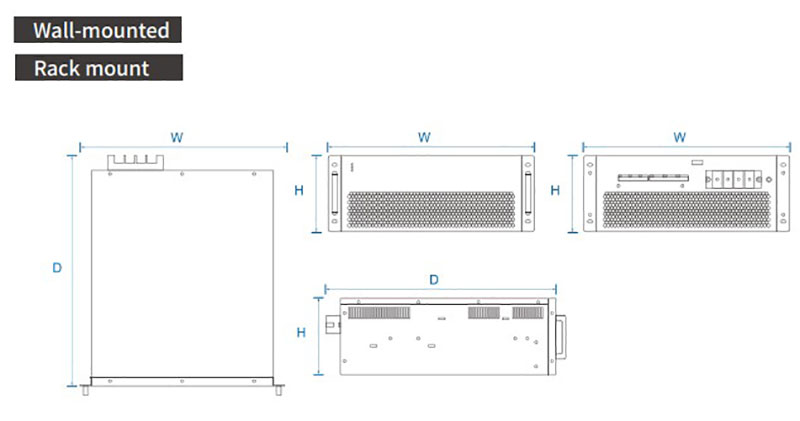

Модель та специфікація:
| Моделі | ||||
|---|---|---|---|---|
| Номер моделі | Компенсаційна потужність (KVAR) | Напруга системи (v) | Розміри (D*W*H) | Метод охолодження |
| GY SVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160 мм | Примусове повітряне охолодження |
| GY SVG-0,4-15K/4L-R/W | 15 | 380 ± 20% | 460*490*89 мм | |
| GY SVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*490*89 мм | |
| GY SVG-0,4-50K/4L-R/W | 50 | 380 ± 20% | 500*510*190 мм | |
| GY SVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*550*240мм | |
| GY SVG-0,4-100K/4L-R/W | 100 | 380 ± 20% | 500*550*240мм | |
| GY SVG-0,5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275 мм | |
| GY SVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275 мм | |
