Трифазний чотирипровідний кріплення стійки Активний гармонійний фільтр
Як провідний виробник, Geya пропонує трифазний чотирипровідний кріплення стійки Активний гармонійний фільтр, призначений для вищої якості потужності та енергоефективності. Наша фабрика в Китаї забезпечує доступні, високоефективні рішення, довіряючи користувачі по всьому світу. Дізнайтеся, чому наша продукція настільки популярна - утримуйте нас сьогодні для отримання більш детальної інформації!
Трифазний чотирипровідний кріплення стійки Активний гармонійний фільтр (AHF) забезпечує Комплексне гармонічне пом'якшення для чотирипровідних енергосистем. Використання a Цифрове управління DSP+CPLD, цей AHF, встановлений на стійці, ефективно нейтралізує Гармонічні течії до 50-го порядку, а також звертаються до трьох фаз дисбаланс. Його модульна конструкція дозволяє здійснювати масштабовані рішення та спрощені технічне обслуговування. Доступний у різних струмах (від 25a до 150a) та напруги Рівні (від 220 В до 690 В) AHF пропонує гнучку інтеграцію системи. Вимушений Повітряне охолодження забезпечує надійну експлуатацію навіть у вимогливих умовах. Це Трифазний чотирипровідний кріплення стійки Активний гармонійний фільтр гарантує потужність Якість та стабільність системи.
Опис моделі:
| Gy | Ахф | 0.4 | 50a | / | 4L | R |
| Код підприємства | Активний гармонійний фільтр | Рівень напруги 0,22: 220 В 0,4: 380 В ± 20% 0,5: 500 В ± 20% 0,69: 690 В ± 20% |
Номінальна ємність （KVAR） 25/50/75/100/150A | 4L: Трифазний чотирипровідний | R: кріплення стійки |
Особливості:
● Використовуйте DSP+CPLD ВСІ ЦИГОДНІ КОНТРОЛЬНІ КОНТРОЛИ, ТРИВЕЛЬНА ТОПОЛОГІЯ ТЕХНОЛОГІЯ,
Алгоритм розширеного гармонічного виявлення та стратегія управління ШІМ для досягнення
точна компенсація гармонічного струму.
● Приймайте модульну конструкцію, яка полегшує паралельне з'єднання множин
Модулі, займає мало місця і його легко обслуговувати.
● Структурна конструкція незалежних повітряних проток та незалежних складів
забезпечує стабільну роботу обладнання.
● Він може фільтрувати гармоніки в широкому діапазоні гармоніків, від 2 до 50
гармоніки та вирішують проблему трифазного дисбалансу одночасно.
● Швидкість гармонічної фільтрації висока. Якщо ємність дозволяє, гармонійна
Поточна швидкість фільтрації може бути до 95%. Встановіть 100% обмеження струму
вихід для забезпечення довгострокової стабільної роботи обладнання.
Заявки:
Трифазна чотирипровідна стійка кріплення Активні гармонічні фільтри мають вирішальне значення для Підтримка чистої потужності в різних додатках:
● Центри обробки даних: Захист чутливого обладнання та забезпечення безперебійного
операція шляхом усунення гармонічних спотворень.
● Лікарні: надання надійної потужності для критичного медичного обладнання,
підвищення безпеки пацієнтів та надійності системи.
● Промислові середовища: підвищення ефективності та тривалість життя
Трифазна техніка за рахунок зменшення гармонійних перешкод.
● Комерційні будівлі: підтримка якості електроенергії в будівлях зі складним
Електричні системи, мінімізація простоїв та пошкодження обладнання.
Трифазна чотирипровідна стійка кріплення Активні гармонічні фільтри забезпечують надійні та адаптовані рішення щодо пом'якшення гармоній Заявки.
Технічні параметри:
| 220 В серії | 380 В серії | 500 В серії | 690 В серії | ||
| Висота | <2000 м, вище 2000 м, DARE відповідно до GB/T3859.2 | ||||
| Температура навколишнього середовища | -20 ～+50 ℃ | ||||
| Відносна вологість | ≤90%, немає конденсації на поверхні, коли щомісяця Мінімальна температура - 25 ℃ | ||||
| Рівень забруднення | III рівень нижче | ||||
| Робоча напруга | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Робоча частота | 50 Гц ± 5% | ||||
| Компенсаційний струм | 25а | 25/50/75/100/150A | 100a | 100a | |
| Структура сітки | Л/п | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| Кількість одиниць підключений паралельно |
Спотворений | ||||
| Загальна ефективність машини | ≥97% | ||||
| Структура сітки | 32 кГц | 16 кГц | 12,8 кГц | 12,8 кГц | |
| Діапазон компенсацій | 2 ～ 50 разів, одна ставка компенсації регулюється | ||||
| Вибір функцій | Реактивна сила | Реактивна потужність, реактивна потужність + асиметрія | |||
| Реактивна сила ставка компенсації |
≥95% | > 92% | |||
| Нейтральна фільтрація здатність |
Нейтральна здатність фільтрації лінії в 3 рази перевищує фазу можливості фільтрації | ||||
| Повний час відповіді | ＜ 10 мс | ＜ 40 мс | ＜ 40 мс | ＜ 40 мс | |
| Шум | ≤60 дб | ≤60 дб | ≤65 дб | ≤65 дб | |
| Метод управління | Двосторонній інтерфейс RS485 (підтримує GPRS/WIFI) | ||||
| Захист | Перевантаження, перевиток програмного забезпечення/обладнання, перенапруження сітки і недостатність, несправність потужності, перегрівання, частота Ненормальний захист тощо. | Перевантаження, перевиток програмного забезпечення/обладнання, перенапруження сітки і недостатність, дисбаланс напруги сітки, несправність потужності, Перетворення, порушення частоти, коротке замикання захист тощо. | |||
| Метод встановлення | Стійка/стінна встановлена | Стовп | |||
| Вхідна лінія | Назад вхід （тип стійки） 、 Верхня вхідна （стінова встановлена） | Назад вхідна лінія | |||
| Рівень захисту | IP20 | ||||

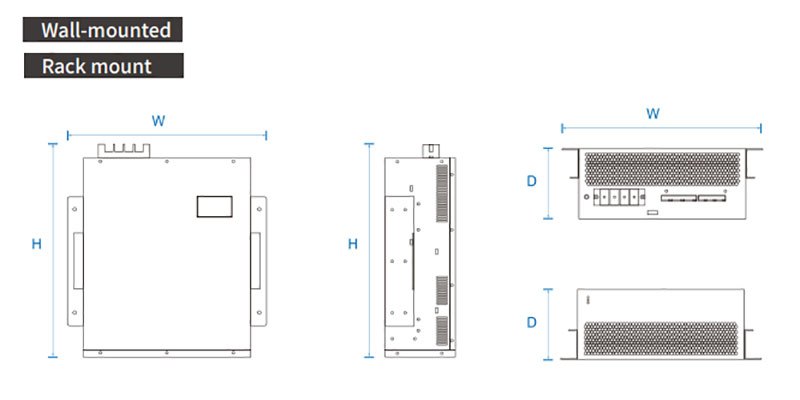

Модель та специфікація:
| Моделі | ||||
|---|---|---|---|---|
| Номер моделі | Оцінений струм (a) | Напруга системи (v) | Розміри (D*W*H) | Метод охолодження |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160 мм | Примусове повітряне охолодження |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89 мм | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89 мм | |
| GY APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190 мм | |
| GY APF-0,4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240мм | |
| GY APF-0,4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240мм | |
| GY APF-0,5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275 мм | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275 мм | |
