Трифазний трипровідний шафа-активний гармонійний фільтр
GEYA пропонує вам найкращі трифазні трипровідні активні рішення для фільтра для вашої компанії. Він використовує цифровий контроль, має модульну конструкцію шафи та компенсує до 50 -ї гармоніки. Ідеально підходить для центрів обробки даних, промислових середовищ та відновлюваної енергії.
Трифазний трипровідний активний гармонійний фільтр типу кабінету (APF) забезпечує розширене гармонічне пом'якшення для трифазних трипровідних живлення. Використовуючи цифровий контроль DSP+CPLD та трирівневу топологію, цей APF пропонує точну гармонічну компенсацію струму до 50-ї гармоніки. Його модульна конструкція підтримує паралельне з'єднання для масштабованої ємності. Міцний корпус кабінету та незалежні повітряні канали забезпечують надійну роботу. Доступний у різних рейтингах напруги та струму, трифазний трипровідний тип активного гармонічного фільтра фактично покращує якість потужності в різних додатках.
Опис моделі:
| Gy | Ахф | 0.4 | 50a | / | 3 л | C |
| Код підприємства | Активний гармонійний фільтр | Рівень напруги 0,22: 220 В 0,4: 380 В ± 20% 0,5: 500 В ± 20% 0,69: 690 В ± 20% |
Номінальна ємність （KVAR） 25/50/75/100/150A | 3L: Трифазний трипровідний | С: Кабінет |
Особливості:
● Використовуйте DSP+CPLD ВСІ ЦИГОДНІ КОНТРОЛЬНІ КОРОБКИ, ТРИВЕНСЬКА ТОПОЛОГІЯ ТОПОЛОГІЇ, Розширений алгоритм виявлення гармоніки та Стратегія управління ШІМ для досягнення точної компенсації гармонічного струму.
● Приймайте модульну конструкцію, яка полегшує паралельне з'єднання декількох модулів, займає мало місця і його легко обслуговувати.
● Структурна конструкція незалежних повітряних проток та незалежних складів забезпечує стабільну роботу обладнання.
● Він може відфільтрувати гармоніки в широкому діапазоні гармоніків, від 2 до 50 гармоніків і одночасно вирішувати проблему трифазного незавершення.
● Швидкість гармонічної фільтрації висока. Якщо ємність дозволяє, швидкість фільтрації гармонійного струму може бути до 95%. Встановіть 100% обмеження струму, щоб забезпечити довгострокову стабільну роботу обладнання.
Заявки:
Трифазні трипровідні фірмові фільтри типу кабінету розміщуються в діапазоні налаштувань для протидії гармонічному спотворенню:
● Центри обробки даних:Захист чутливого ІТ -обладнання та забезпечення стабільної роботи шляхом мінімізації гармонічних струмів.
● Промислові середовища:Поліпшення якості електроенергії для трифазного трипровідного обладнання та процесів, підвищення ефективності та надійності.
● Виробничі установи:Зменшення гармонічних спотворень, що генеруються за допомогою змінних накопичувачів частот (VFD) та інших нелінійних навантажень.
● Нафтогазова промисловість:Забезпечення стабільного джерела живлення в вимогливих умовах з високим вмістом гармонійного вмісту.
● Системи відновлюваної енергії:Ефективно інтегруючи відновлювані джерела енергії шляхом пом'якшення гармонічних проблем.
Трифазні трипровідні активні гармонічні фільтри типу кабінету пропонують цільове рішення для підвищення якості електроенергії та продуктивності обладнання в трифазних трипровідних системах.
Технічні параметри:
| 220 В серії | 380 В серії | 500 В серії | 690 В серії | ||
| Висота | <2000 м, вище 2000 м, DARE відповідно до GB/T3859.2 | ||||
| Температура навколишнього середовища | -20 ～+50 ℃ | ||||
| Відносна вологість | ≤90%, на поверхні немає конденсації, коли щомісячна мінімальна температура становить 25 ℃ | ||||
| Рівень забруднення | III рівень нижче | ||||
| Робоча напруга | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Робоча частота | 50 Гц ± 5% | ||||
| Компенсаційний струм | 25а | 25/50/75/100/150A | 100a | 100a | |
| Структура сітки | Л/п | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| Кількість одиниць підключений паралельно |
Спотворений | ||||
| Загальна ефективність машини | ≥97% | ||||
| Структура сітки | 32 кГц | 16 кГц | 12,8 кГц | 12,8 кГц | |
| Діапазон компенсацій | 2 ～ 50 разів, одна ставка компенсації регулюється | ||||
| Вибір функцій | Реактивна сила | Реактивна потужність, реактивна потужність + асиметрія | |||
| Реактивна сила ставка компенсації |
≥95% | > 92% | |||
| Нейтральна фільтрація здатність |
Здатність фільтрації нейтральної лінії в 3 рази перевищує можливості фільтрації фаз | ||||
| Повний час відповіді | ＜ 10 мс | ＜ 40 мс | ＜ 40 мс | ＜ 40 мс | |
| Шум | ≤60 дб | ≤60 дб | ≤65 дб | ≤65 дб | |
| Метод управління | Двосторонній інтерфейс RS485 (підтримує GPRS/WIFI) | ||||
| Захист | Перевантаження, переповнення програмного забезпечення/апаратного забезпечення, перенапруження сітки та недостатність, несправність потужності, перегрівання, захист від порушення частоти тощо. | Перевантаження, переповнення програмного забезпечення/апаратного забезпечення, перенапруження сітки та недостатність, дисбаланс напруги в сітці, несправність потужності, перемикач, порушення частоти, захист від короткого замикання тощо. | |||
| Метод встановлення | Стійка/стінна встановлена | Стовп | |||
| Вхідна лінія | Назад вхід （тип стійки） 、 Верхня вхідна （стінова встановлена） | Назад вхідна лінія | |||
| Рівень захисту | IP20 | ||||
Модель та специфікація:

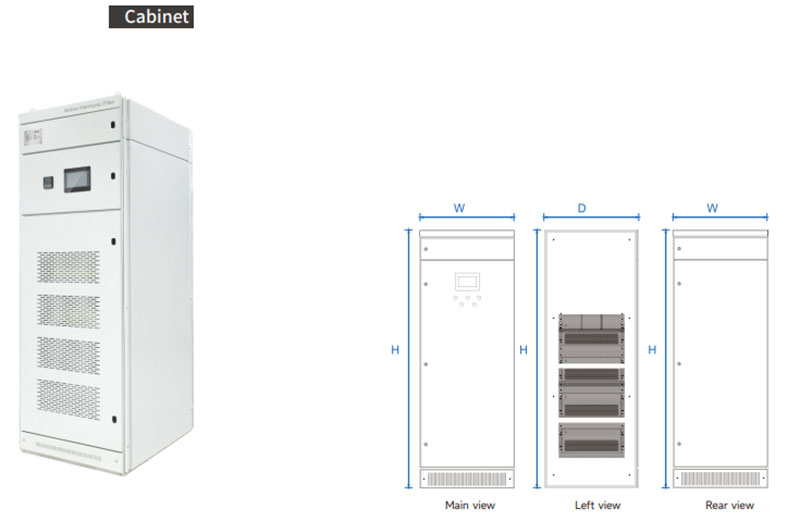

| Модель пристрою шафи | ||||
|---|---|---|---|---|
| Номер моделі | Компенсаційна потужність (KVAR) | Напруга системи (v) | Розміри (D*W*H) | Метод охолодження |
| GY APF-0,4-100A/4L-C | 100 | 380 ± 20% | 800*1000*2200 мм | Примусове повітряне охолодження |
| GY APF-0,4-150A/4L-C | 150 | 380 ± 20% | 800*1000*2200 мм | |
| GY APF-0.4-200A/4L-C | 200 | 380 ± 20% | 800*1000*2200 мм | |
| GY APF-0.4-250A/4L-C | 250 | 380 ± 20% | 800*1000*2200 мм | |
| GY APF-0.4-300A/4L-C | 300 | 380 ± 20% | 800*1000*2200 мм | |
| GY APF-0.4-400A/4L-C | 400 | 380 ± 20% | 800*1000*2200 мм | |
| GY APF-0,5-300A/4L-C | 300 | 500 ± 20% | 800*1000*2200 мм | |
| GY APF-0.69-300A/4L-C | 300 | 690 ± 20% | 800*1000*2200 мм | |
